Rectifieuse d'inserts périphériques CNC

En tant que l'un des principaux fabricants nationaux de rectifieuses d'inserts périphériques CNC, TXMC a son siège à Wenling, Zhejiang. Avec plus de 20 ans d'expertise en outillage, elle gère l'ensemble de la chaîne, de la R&D au commerce, au service de 128 pays. Sa gamme de produits comprend des meuleuses de précision pour forets, tarauds, outils de tour et périphériques, et TXMC se réjouit de créer de la valeur future avec vous.
Modèle : TX-SE400

envoyer une demande

Description du produit

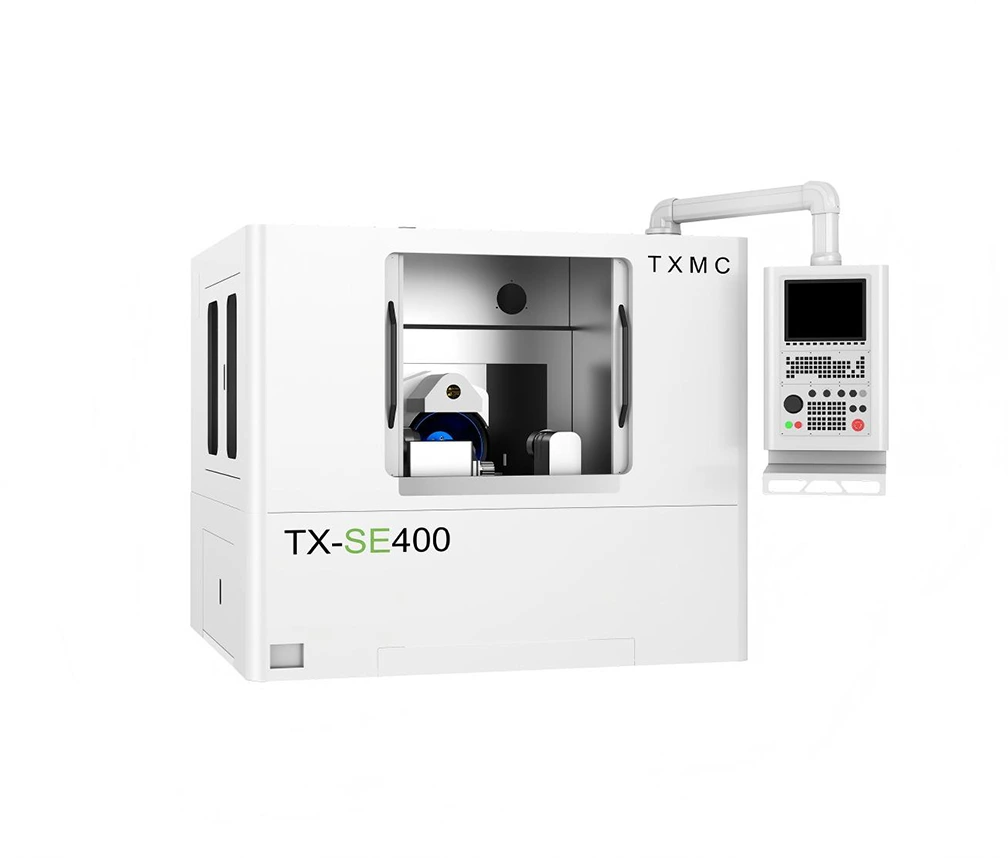

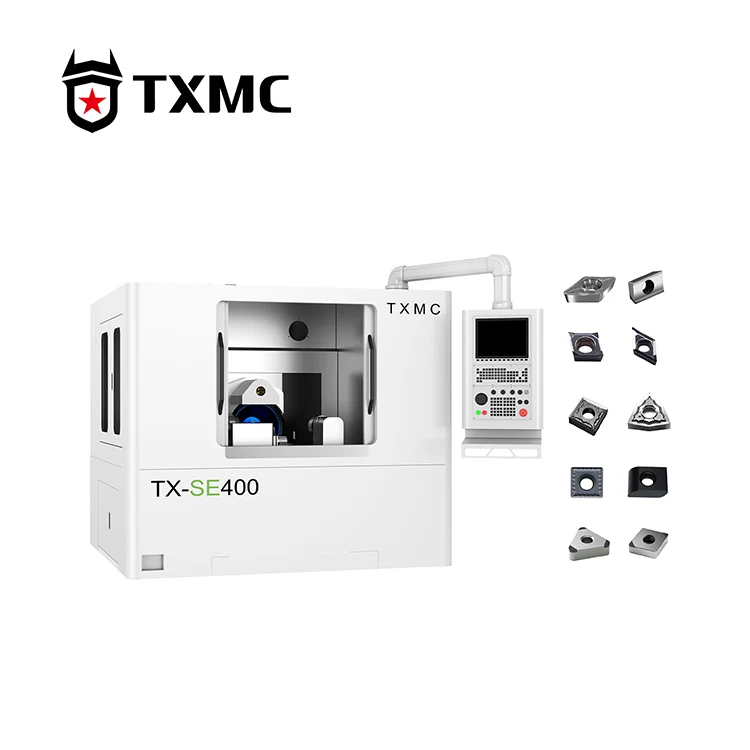

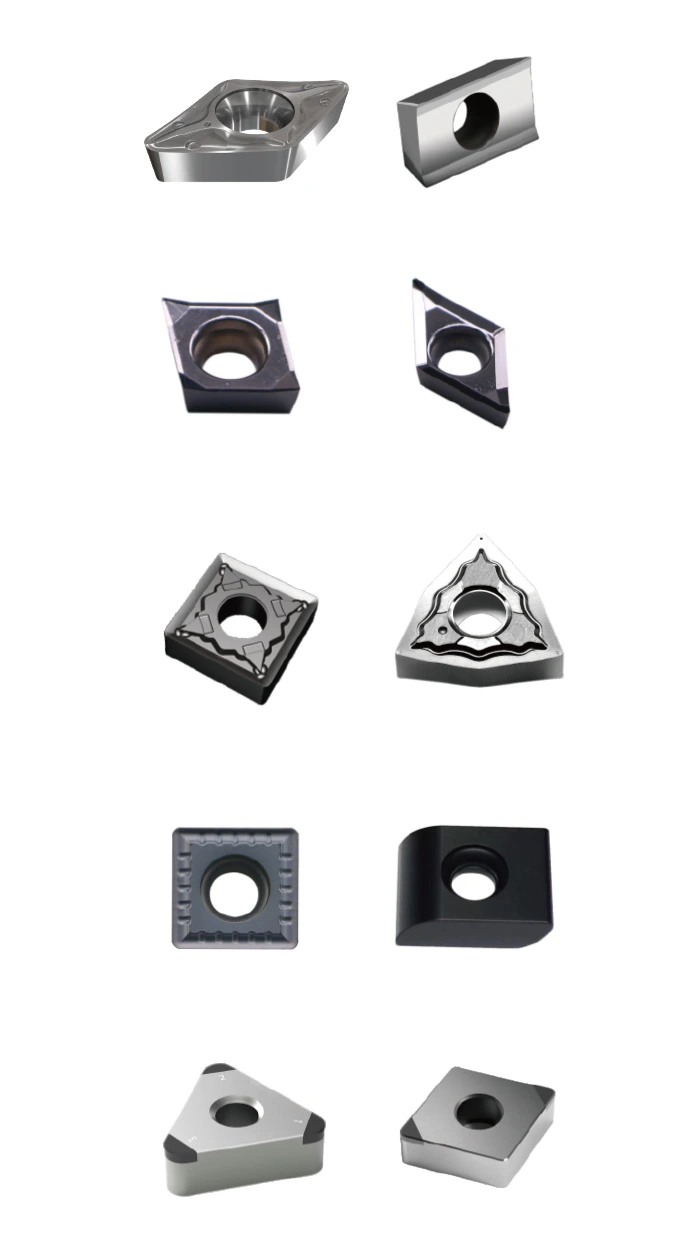

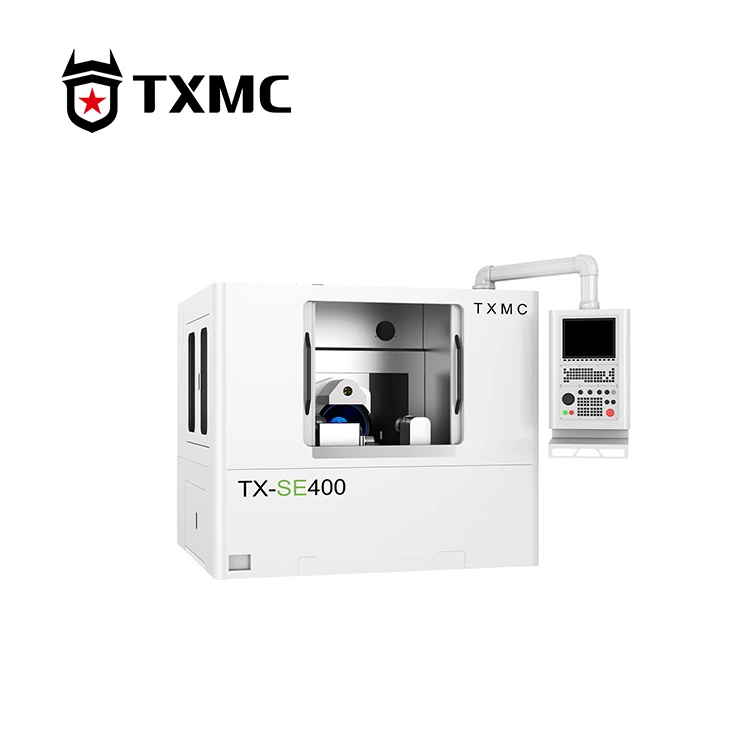

La rectifieuse de plaquettes périphériques CNC TX-SE400 de marque TXMC est une machine spécialisée pour la rectification des bords périphériques des plaquettes indexables. Il permet non seulement le chanfreinage des plaquettes sur une seule face, mais développe également de manière innovante des capacités de rectification de plaquettes non standard. Pour la rectification de courbes et de développantes complexes, les paramètres d'usinage peuvent être complétés en un seul clic en important des dessins.

CNC Peripheral Inserts Grinding Machine

Paramètre de produits

Cercle minimum inscrit d'insertion	2,8 mm	Vitesse de rotation maximale de l'axe B	360°/S
Cercle circonscrit maximum de l'insert	40mm	Précision de positionnement sur l'axe B	0,005°
Diamètre de la meule	400 mm	Précision de positionnement répété sur l'axe B	0,002°
Vitesse maximale de la broche	2000 tr/min	Plage de rotation de l'axe C	-90°~ +28°
Puissance du moteur de broche	5,5 kW	Vitesse de rotation maximale de l'axe C	150°/S
Voyage sur l'axe X	100mm	Précision de positionnement de l'axe C	6 secondes d'arc
Vitesse de déplacement maximale sur l'axe X	10000 mm/min	Épaisseur de serrage maximale	25mm
Précision de positionnement sur l'axe X	0,002 mm	Pression de serrage	500~9000N
Précision de positionnement répété sur l'axe X	0,001 mm	Pression d'air comprimé	0,6MPa
Voyage sur l'axe Y	200 mm	Mode de réglage	Ajustement en ligne
Vitesse de déplacement maximale sur l'axe Y	10000 mm/min	Puissance électrique totale	30 KVA
Précision de positionnement sur l'axe Y	0,002 mm	Poids de la machine	4000 kg
Précision de positionnement répété sur l'axe Y	0,001 mm	Dimensions	230x195x195cm

CNC Peripheral Inserts Grinding Machine

Apprendre encore plus

La rectifieuse d'inserts périphériques CNC a une configuration extrêmement avantageuse. Les axes X et Y utilisent des guides à rouleaux de haute précision HIWIN avec des moteurs linéaires Akribis, l'axe B utilise un moteur à entraînement direct DD avec une construction brevetée et l'axe C utilise une table rotative à vis sans fin avec un encodeur angulaire à grille temporelle pour obtenir une précision répétable de 6 secondes d'arc. La conception globale offre un bruit minimal, une faible fluctuation de couple, une rigidité extrêmement élevée et un fonctionnement à long terme sans entretien. La broche électrique synchrone à couple élevé de 5,5 kW utilise une gestion continue du couple, offrant une rigidité, une résistance aux vibrations et une longévité supérieures, ce qui se traduit par une force de coupe accrue et un fonctionnement plus silencieux. Il est équipé d'une sonde KEYENCE, qui lui permet de mesurer correctement les dimensions de la circonférence extérieure de l'insert et de macro-compenser le centre, assurant ainsi la cohérence des dimensions du cercle inscrit et de l'angle de dépouille.
