Rectifieuse d'inserts CNC traitant la lame ronde

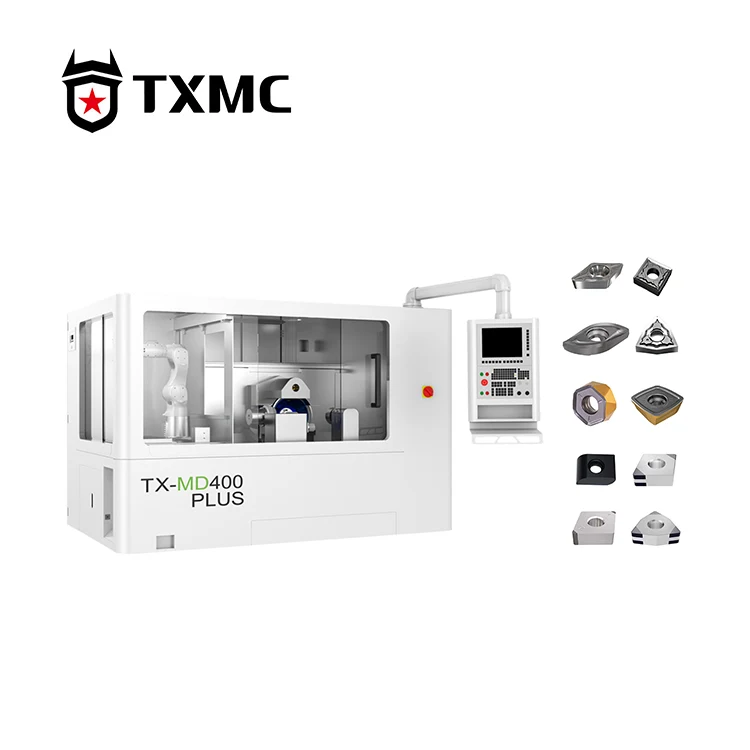

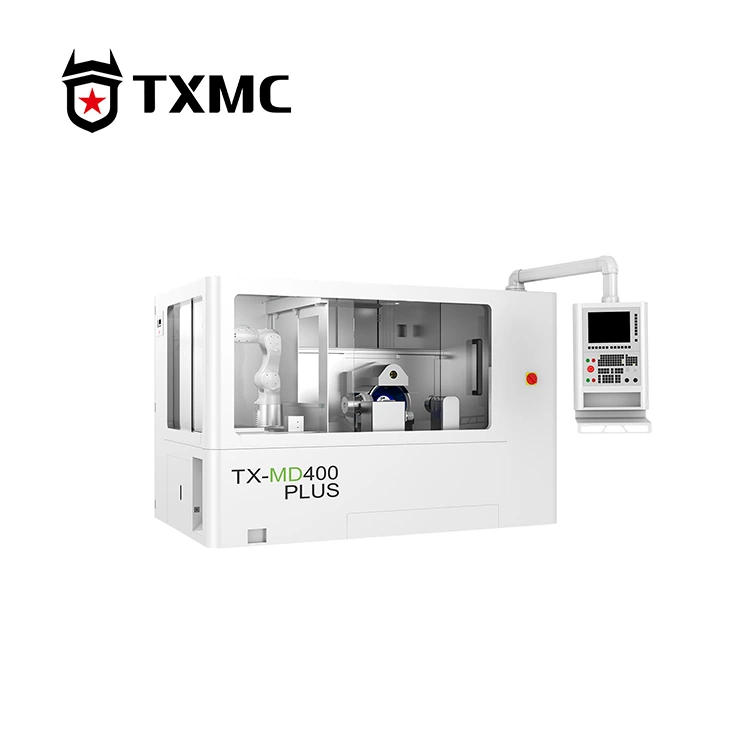

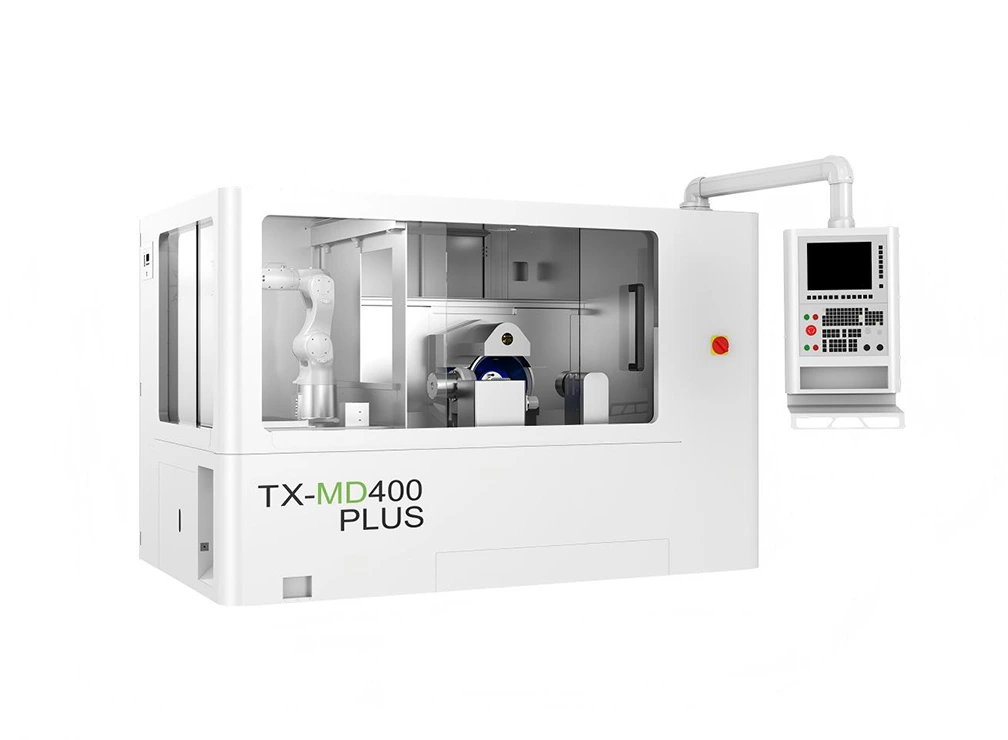

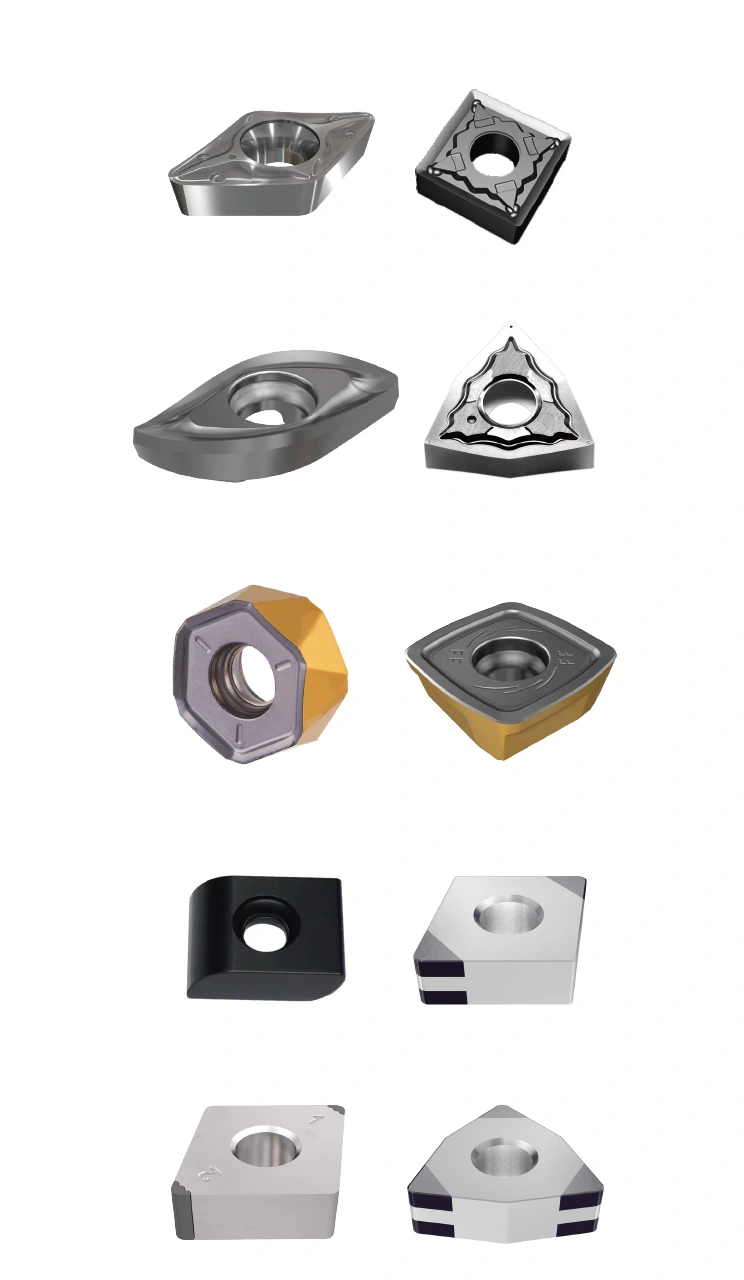

La lame ronde de traitement de la rectifieuse d'inserts CNC TX-MD400 PLUS de la marque TXMC est conçue spécifiquement pour le meulage des plaquettes indexables et peut réaliser un chanfreinage double face en une seule configuration. La machine dispose d'une capacité unique de rectification de plaquettes non standard qui permet des réglages d'usinage rapides pour des courbes complexes, des développantes et d'autres besoins de rectification spécifiques en important simplement des dessins. Il comprend également une base de données contenant les spécifications de toutes les plaquettes conformes aux normes ISO, permettant aux opérateurs d'effectuer simplement l'usinage des plaquettes en saisissant les paramètres appropriés en fonction des besoins du processus.

Paramètre de produits

Apprendre encore plus

La lame ronde de traitement de la rectifieuse d'inserts CNC présente des configurations de noyau améliorées. Les axes X et Y utilisent des guides à rouleaux de haute précision THK avec des moteurs linéaires Akribis, tandis que les axes B et C utilisent des moteurs à entraînement direct DD avec une structure brevetée qui offre un faible bruit, une faible variation de couple et une rigidité ultra élevée, permettant un fonctionnement à long terme sans entretien. En termes de puissance, il dispose d'une broche électrique synchrone de Taiwan de 12 kW qui garantit rigidité, résistance aux chocs et endurance grâce à un contrôle constant du couple, ce qui entraîne une force de meulage accrue et un fonctionnement plus silencieux. Il utilise des sondes KEYENCE pour mesurer avec précision la circonférence extérieure de l'outil de coupe et effectuer une macro-compensation du centre pour des dimensions précises du cercle intérieur. Le corps de la machine est en fonte grise de qualité HT300, qui est structurellement stable et ne se déforme pas facilement après un traitement de vieillissement naturel, et présente une excellente résistance aux chocs.
